【組 成】由羥基丙烯酸樹脂、助劑、固化劑、溶劑等調制而成

【主要特性】★漆膜光亮，有良好的物理機械性能

★具有良好的耐濕熱、耐鹽霧

★耐候性突出

【用 途】適用于車輛、機床、電工器材、醫(yī)療器械等外用罩光之用

【顏色外觀】≤ 4 號（鐵鈷比色法）

【基本參數(shù)】配 比 A:B( 包裝重量進行混合 ) 干膜厚度 20 ～ 30μm

理論涂布量 7 ～ 9m2/kg 閃 點 ≥ 26℃

適  用  期   86h 熟化時間 20min

干燥時間 （25℃） 表 干 ≤ 30min 實 干 ≤ 24h 完全固化 7d

【表面處理】前道漆漆膜應完全干燥，清除被涂物表面的所有污物

【底材溫度】須高于露點以上 3℃

【建議涂裝道數(shù)】二道

【復涂間隔時間】（25℃） 最短 2h 最 長 7d

【建議前道用漆】聚氨酯面

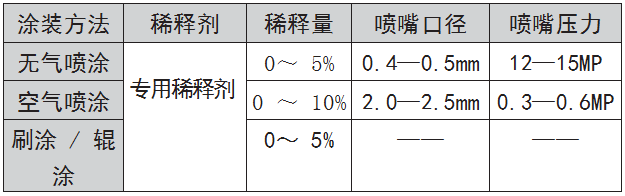

【涂裝方法】

【安全措施】避免長期吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，在狹窄或空氣不流通處施工，必須提供強力通風，施工時應配戴防護用具。

【包 裝】以實際生產為準

【注意事項】★用前將乙組倒入甲組分內，或按要求的配比調配，用多少配多少，攪拌均勻后使用。并在配制后 8h 內用完  ★為使甲、乙兩組分充分交聯(lián)和固化完全，配漆后可在 25 ～ 35℃的氣溫下熟化 20min 再進行涂裝。氣溫低于 25℃時可適當延長熟化時間 ★施工及干燥固化期間相對濕 度不得大于 75%，否則將會引起漆膜氣泡★ 本產品涂裝后須固化 7 天才能交付使用

丙烯酸聚氨酯清漆是一種雙組分低粘度罩光涂料，漆膜無色透明，用于多種面漆的覆涂罩光，具有提高裝飾性和防護性的作用。

主要用途

丙烯酸聚氨酯清漆主要用于各類雙組份面漆如丙烯酸聚氨酯面漆等涂裝，用于表面罩光作用，提高漆膜的飽滿度，加強涂層裝飾效果，在機械、設備、車輛、儀器等領域使用廣泛。

配套體系
