【組 成】由烷基硅酸酯、鋅粉、防腐防銹顏料、助劑、醇類溶劑等組成

【主要特性】★鋅粉具有陰極保護作用，防銹性能優異

★干性快，只需很短的時間就能搬運、堆放和涂裝后道油漆

★具有良好的耐熱性，漆膜可經受 400℃的高溫

★具有優異的附著力、耐磨性和耐沖擊性能

【用 途】適用于海上平臺、碼頭鋼樁、礦井、橋梁、大型鋼鐵結構作高性能重防腐漆之用

【顏色外觀】灰色無光

【基本參數】配 比 A:B( 包裝重量進行混合 ) 干膜厚度 50 ～ 70μm

理論涂布量 3 ～ 5m2/kg 適 用 期 2 ～ 4h

干燥時間 （25℃）

表 干 ≤ 1h 實 干 ≤ 24h

【表面處理】鋼材噴砂至 Sa2.5 級，表面粗糙度 30 ～ 70μm；

【底材溫度】須高于露點以上 3℃

【建議涂裝道數】一道

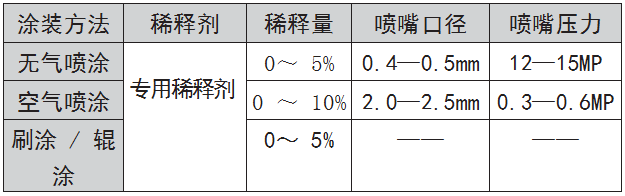

【復涂間隔時間】復涂前以布蘸專用稀釋劑擦拭前一道漆膜表面，以確定是否完全固化，如不溶解， 布上無色表示已完全固化，可以進行下道漆的涂裝。最長涂裝間隔無限制，但在復涂前必須清除鋅鹽

【安全措施】避免長期吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，在狹窄或空氣不流通處施工，必須提供強力通風，施工時應配戴防護用具。

【包 裝】以實際生產為準

【儲存期限】12 個月；超過此期限，如經檢驗合格，仍可使用

【注意事項】★施工期間應以攪拌機不斷攪拌，以防防銹顏料沉淀

                   ★氣溫 30℃以上施工時，為防止干噴應加入 0 ～ 10% 的專用稀釋劑

                   ★為防止針孔腐蝕，必須使用環氧云鐵中間漆對應底漆進行封閉

                   ★涂裝下道油漆之前，前一道的漆膜必須完全固化，否則將會影響層間附著力

                   ★底漆的最長涂裝間隔時間不受限制，但在涂裝下道油漆之前，必須徹底清除表面形成的鋅鹽，否則會影響漆膜的層間附著力和保護效果

【聲  明】以上有關數據是在實驗室取得，可作為施工參考，實際使用效果可能因施工方法、表面光滑度及施工環境不同而有差別。本公司只保證油漆本身的質量，其他方面的問題恕不負責。對本說明書，本公司將根據產品的不斷改進有權進行修改，恕不另行通知。
