【組 成】由環氧樹脂、超細鋅粉、聚酰胺樹脂、防沉劑等組成的雙組份重防腐涂料

【主要特性】★具有優異的防腐性能和良好的耐熱性，干燥快

★漆膜中鋅粉含量高，具有陰極保護作用

★附著力強、耐沖刷、耐膜性優良

★耐酸性、耐油性、耐水性、和耐溶劑性好

【用 途】適用于大氣、海水、土壤等環境下的鋼鐵結構，主要用于電力系統、水電系統、港口、碼頭、化工等鋼鐵結構的防護涂裝

【顏色外觀】灰色

【基本參數】干膜厚度   40μm

                    濕膜厚度   80μm

                    閃 點 甲 組 份 30℃ 乙組份 27℃

干燥時間 23±2℃ 表干≤ 30min 實干≤ 24h 完全固化 7d 理論用量 168g/m2

光 澤 無 光

比 重 約 2.1

【施工說明】混合配比 甲組份：乙組份：=10：1（重量比） 熟 化 時 間 23±2℃ 30min

適 用 期 23±2℃  8h 稀 釋 劑 環 氧 稀 釋 劑

施工方法   無氣噴涂 有氣噴涂 刷涂 / 輥涂噴嘴口徑   0.4-0.5mm 2.0-3.0mm ——

噴出壓力   15-20MPa 0.3-0.6MPa ——

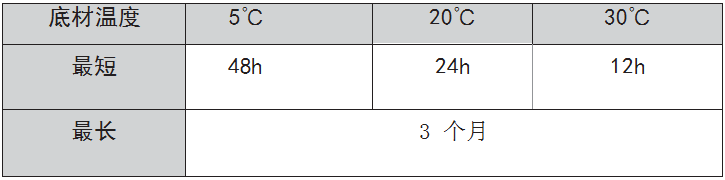

【涂裝間隔】

【表面處理】鋼材表面需經拋丸或噴砂等方法處理，要求達到瑞典除銹標準 Sa2.5 級或人工、電動工具除銹達到 St3 級

【施工條件】底材溫度須高于露點以上 3℃，相對濕度≤ 85%。雨、霧、大風等惡劣天氣，不能進行涂裝，施工底材溫度低于 5℃時，環氧與固化劑停止反應，不能進行施工。

【建議涂裝道數】涂二道，干膜達 80μm

【后道配套涂料】環氧云鐵防銹漆、環氧面漆、環氧瀝青漆、氯磺化聚乙烯面漆、冷涂面漆等。

【貯 存】本產品應貯存陰涼、干燥、通風的室內倉庫，貯存期12 個月；超此期限，如經檢驗合格， 仍可使用。

【注意事項】因鋅粉含量高，所以在調配時建議使用機械攪拌把甲組份攪拌均勻后，再加入乙組份攪拌均勻。漆膜表面易行成鋅鹽，故不宜長期暴露，在涂裝后道涂料之前，必須徹底清除表面的鋅鹽，否則影響漆膜的層間附著力。

【安全措施】避免長期吸入溶劑蒸汽或漆霧，皮膚、眼睛不得接觸本品，在狹窄或空氣不流通處施工，必須提供強力通風，施工時應配戴防護用具。

【包 裝】以實際生產為準

【儲存期限】12 個月；超過此期限，如經檢驗合格，仍可使用

【聲  明】以上有關數據是在實驗室取得，可作為施工參考，實際使用效果可能因施工方法、表面光滑度及施工環境不同而有差別。本公司只保證油漆本身的質量，其他方面的問題恕不負責。對本說明書，本公司將根據產品的不斷改進有權進行修改，恕不另行通知。
